聚氨酯防溢裙板夹持器压供应 导料槽密封裙边挡煤皮子

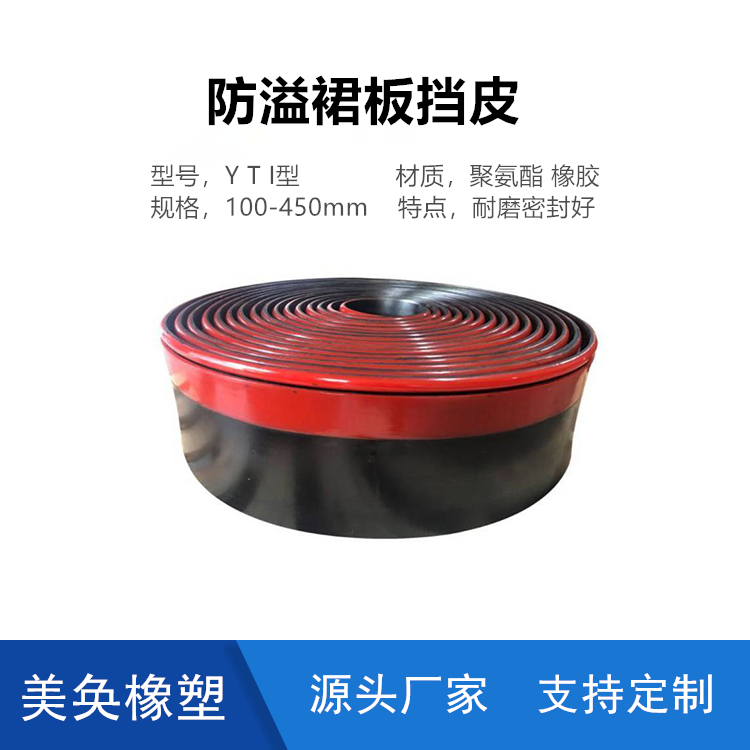

聚氨酯防溢裙板说明【供参考】
聚氨酯防溢裙板（又称挡煤皮、导料槽密封裙边）是带式输送机导料槽系统的用动态密封配件，安装在导料槽两侧侧板底部与输送带之间，通过柔性唇边与皮带表面的弹性贴合形成密封屏障，解决落料点撒料、粉尘飞扬、物料损耗三大痛点，是煤矿、电厂、水泥、矿山、港口等散料输送场景的标配密封件。
一、结构组成与密封原理
主流产品采用橡胶 + 聚氨酯热硫化复合的双层一体化结构：
固定支撑段（上部）：采用高弹性T然橡胶或合成橡胶基材，直板部分紧贴导料槽侧板，起支撑、固定、缓冲作用。
密封唇边段（下部）：分为单唇边、Y 型双唇边、T 型等型式，底部做圆弧倒角处理，贴合输送带表面。
耐磨接触面（唇边底部）：热硫化复合浇注聚氨酯（CPU）耐磨层，是核心工作接触面，低摩擦圆弧设计，自润滑不划伤皮带。
工作原理：通过夹持器将裙板上部固定在导料槽侧板上，下部柔性唇边依靠橡胶自身弹性压紧贴合在输送带表面。当皮带运行时，唇边随皮带的上下跳动、轻微跑偏产生自适应形变，始终保持与带面的紧密接触，在导料槽两侧形成连续密封带。
Y 型 / T 型双密封裙板的密封逻辑分两道：
主密封：聚氨酯裙边紧贴皮带表面，拦截大块物料、湿泥，杜绝洒落。
副密封：橡胶外翻夹层形成密闭缓冲腔，捕捉粉尘，抑制扬尘外溢。
安装时建议保持约 0.5–1mm 的初始间隙，运行时依靠物料压力实现动态密封——既保证密封效果，又避免过大的摩擦阻力加速磨损。
二、聚氨酯材质的核心优势
|
性能指标 |
聚氨酯裙板 |
普通橡胶裙板 |
|
耐磨性 |
Taber 磨耗值约 20–40mg |
100–200mg |
|
使用寿命 |
1-2 年 |
6–12 个月 |
|
相对耐磨倍数 |
T然橡胶的 3–10 倍 |
基准 |
注：数据综合自厂家实测与工程应用统计。
除了耐磨，聚氨酯材质还具备：
弹性记忆性：与输送带持续摩擦后能快速恢复原状，减少对输送带的磨损。
温度适应性广：可在 -30℃ 至 80℃ 环境下稳定工作。
耐油耐化学腐蚀：性能优于多数橡胶材料，适合矿山、冶金等恶劣环境。
低摩擦系数 + 自润滑性：不损伤皮带。
阻燃抗静电：部分高*产品加入阻燃或抗静电添加剂，满足 MT113 等矿用安全标准。
三、规格型号与选型 ；

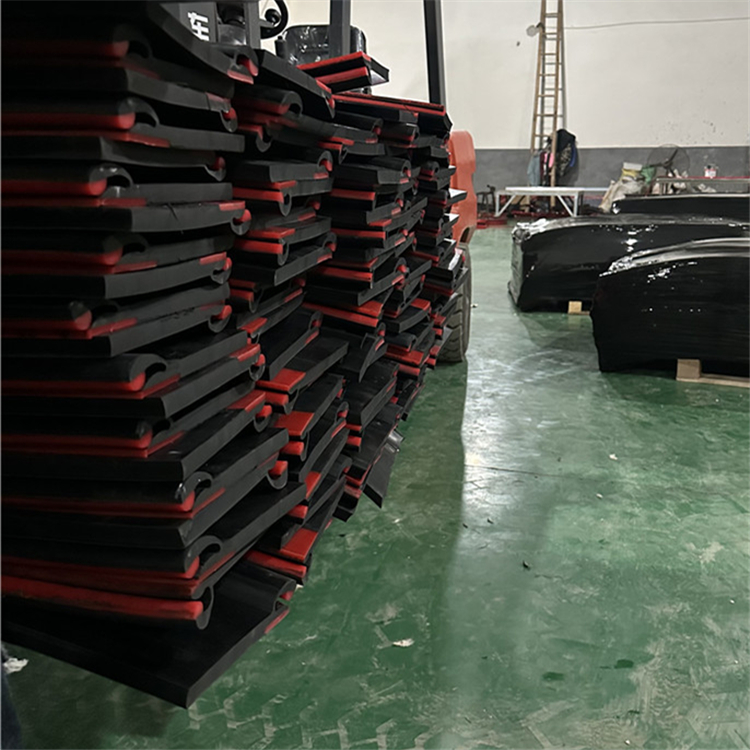

常见结构型式：
直板型：单层密封，适用于低冲击、低粉尘工况（如粮食输送），成本低、安装极简。
Y 型：直板 + 外翻裙边一体化，弹性好，主流工况（煤矿、电厂、水泥）*选。
T 型：双密封，刚性较 Y 型更强。
人字形 / 迷宫式：三道及以上密封，用于高粉尘、细颗粒场景（洗煤厂、粉体化工）
常用尺寸（均支持定制）：
厚度：10–25mm（加厚耐磨型可达 25–30mm）
宽度：Y 型 100–400mm，T 型 100–300mm。。
长度：与导料槽同长，防止接缝处漏风。
典型规格示例：180×15mm、200×15mm、300×15mm。
选型建议：
普通工况 → 标准型（厚度 15mm）
高磨损环境 → 加厚耐磨型（25–30mm）
腐蚀性环境 → 特殊配方聚氨酯。
矿用 → 必须选用通过 MT113 阻燃标准的产品。
四、安装与配套辅件
配套辅件：
固定角铝（40×40mm 标准规格，铝合金材质）

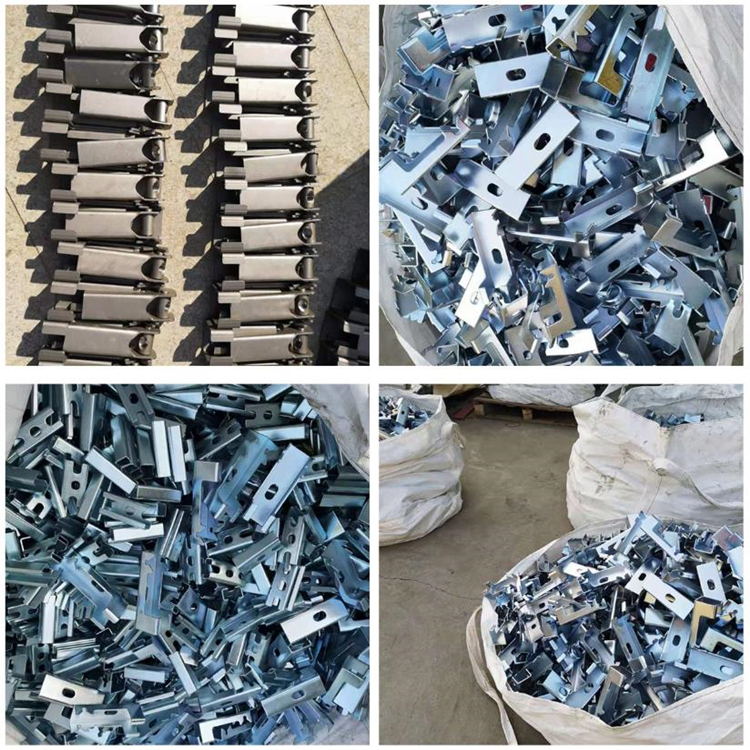

快速压紧夹持器（蝶形螺母 / 手柄锁紧两种形式，热镀锌或不锈钢）
连接螺栓、垫片等紧固件（建议 304 不锈钢）.
安装要点：
夹持器底座先焊接在导料槽侧帮外，滑道深入底座内.
裙板插入夹持器，一米配置两套夹持器（也有厂家一米配一套，视工况而定）.
手动旋转压紧手柄，对角铝施加足够压力保持裙板位置.
裙板与输送带接触压力要均匀——过紧会加速磨损，过松则密封不佳.
裙边密封部分采用单边圆弧过渡，皮带跑偏时不会伤害皮带及裙边，并能自动恢复原状.
导料槽每侧裙板做成一个整体，与导料槽同长，防止接缝处漏风.
冬季安装时建议先将材料在室温下放置 24 小时，避免低温导致的脆性增加。
五、维护与更换判据 ;
检查周期：建议每 3 个月进行一次全面检查，重点检查磨损情况和固定螺栓的紧固状态
更换判据：当磨损超过原厚度的 1/3 或出现明显裂纹时应及时更换.
跑偏处理：裙边依靠橡胶的弹力可在一定角度内旋转，自动跟踪皮带；若跑偏超限需先校正皮带.
存储要求：宜常温干燥，避免酸碱，长期露天存放建议采取遮阳措施（聚氨酯对紫外线有定敏感性）.
六、典型应用场景 ;
煤矿 / 金属矿山：原煤、矿石长距离输送，防止煤炭溢出，减少煤尘B炸风险.
电厂输煤系统：看重防火阻燃特性.
港口码头：粮食、化肥等散货装卸，防止物料散落.
水泥 / 化工：石灰石、熟料输送，防腐蚀场合表现优异.
洗煤厂 / 砂石骨料：多规格双层密封，内层隔离物料外溢，外层抑制粉尘飞扬.
